Emilia Romagna

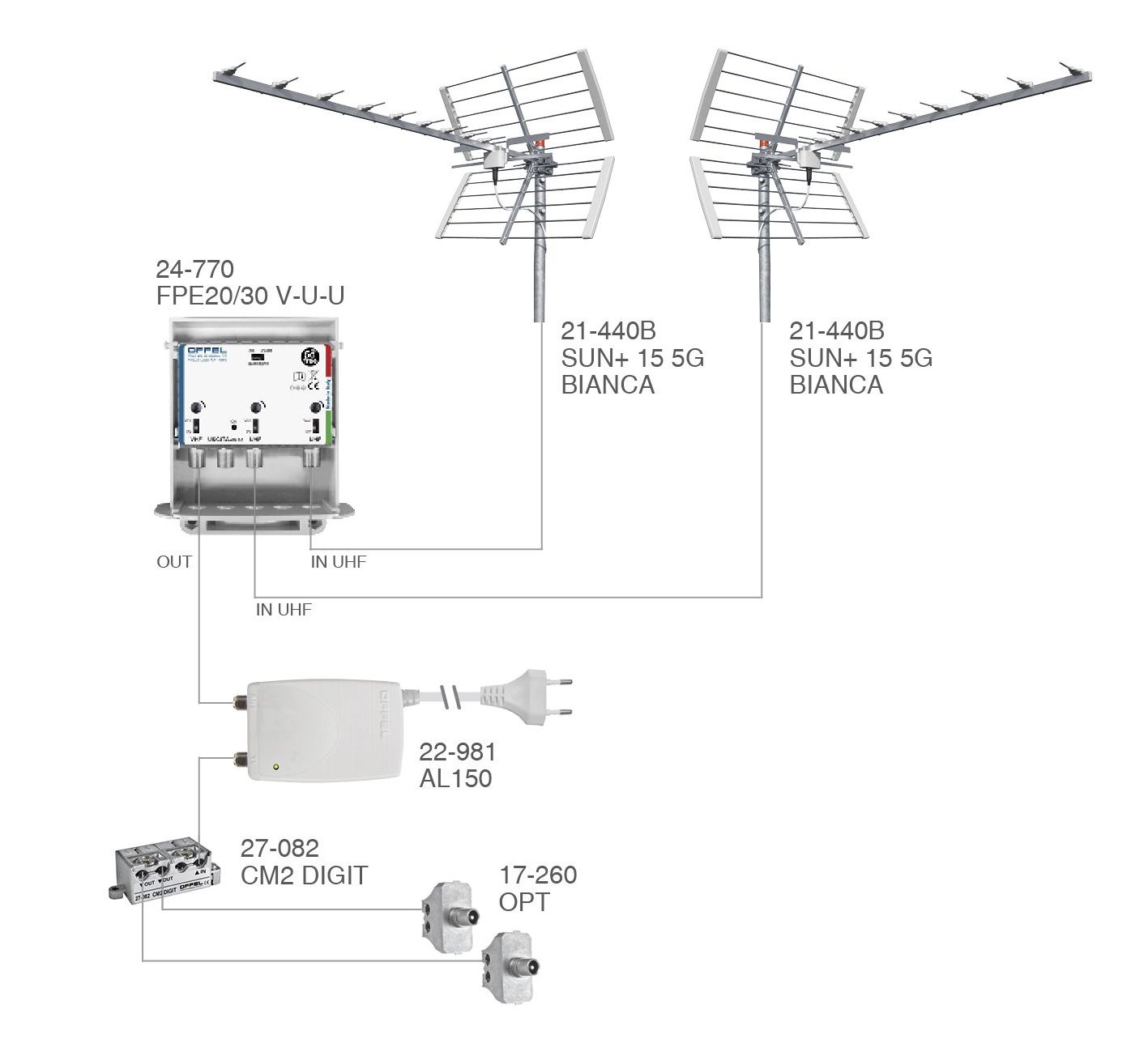

Schema di impianto 1
Esempio di impianto con 2 prese TV. Segnali UHF ricevibili da 2 direzioni.
Centralino per esterno 12V serie FPE.
Centralini utilizzabili:
24-770 FPE20/30 V-U-U guad. 20/30 dB, 3 regolazioni
24-790 FPE30/40 V-U-U guad. 30/40 dB, 3 regolazioni

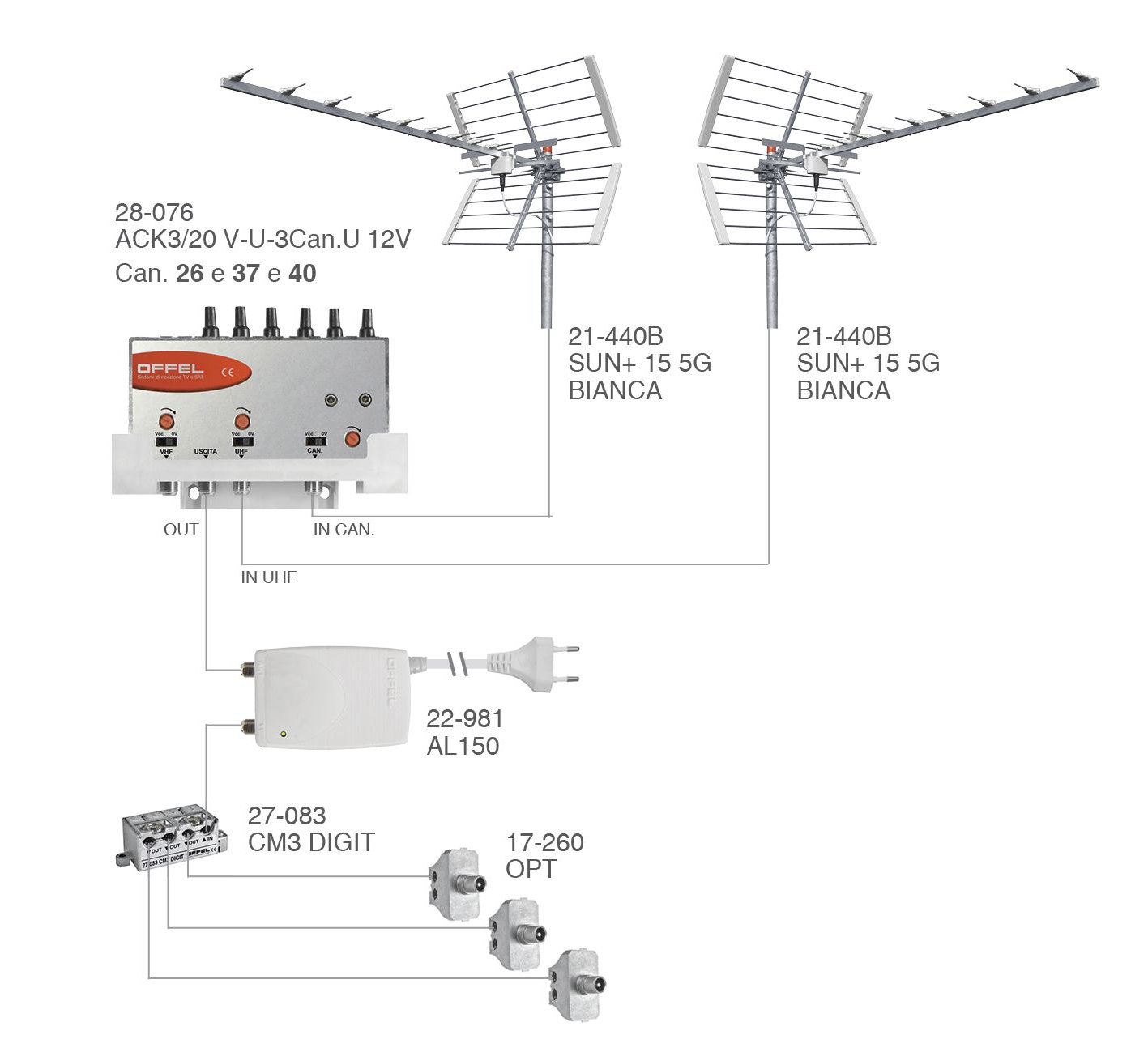

Schema di impianto 2
Esempio di impianto con 3 prese TV. Segnali UHF ricevibili da 2 direzioni.
Centralino per esterno di banda e canale 12V serie ACK, per la ricezione dei canali RAI 26 e 37 e 40.
Centralini utilizzabili:
28-076 ACK3/20 V-U-3Can.U 12V guad. 20 dB, 3 regolazioni
28-086 ACK3/30 V-U-3Can.U 12V guad. 30 dB, 3 regolazioni
Attenzione!
In fase d'ordine occorre specificare i 3 canali UHF desiderati per la ricezione dei canali RAI validi per tutta la regione Emilia Romagna (26 e 37 e 40). Per la sola provincia di Piacenza i canali UHF da richiedere sono 26 e 30 e 40.

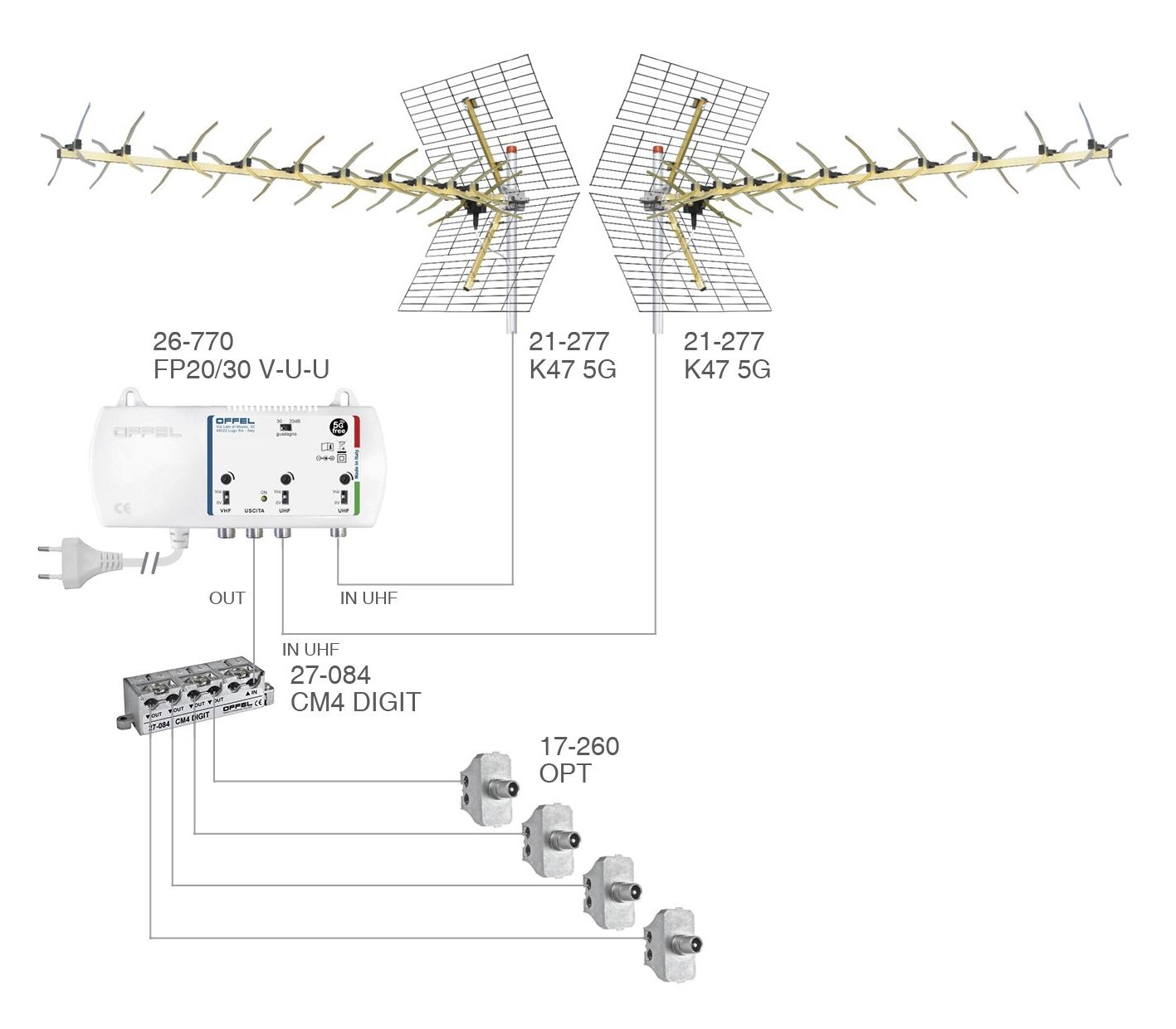

Schema di impianto 3
Esempio di impianto con 4 prese TV. Segnali UHF ricevibili da 2 direzioni.
Centralino per interno 12V serie FP.
Centralini utilizzabili:
26-770 FP20/30 V-U-U guad. 20/30 dB, 3 regolazioni
26-790 FP30/40 V-U-U guad. 30/40 dB, 3 regolazioni

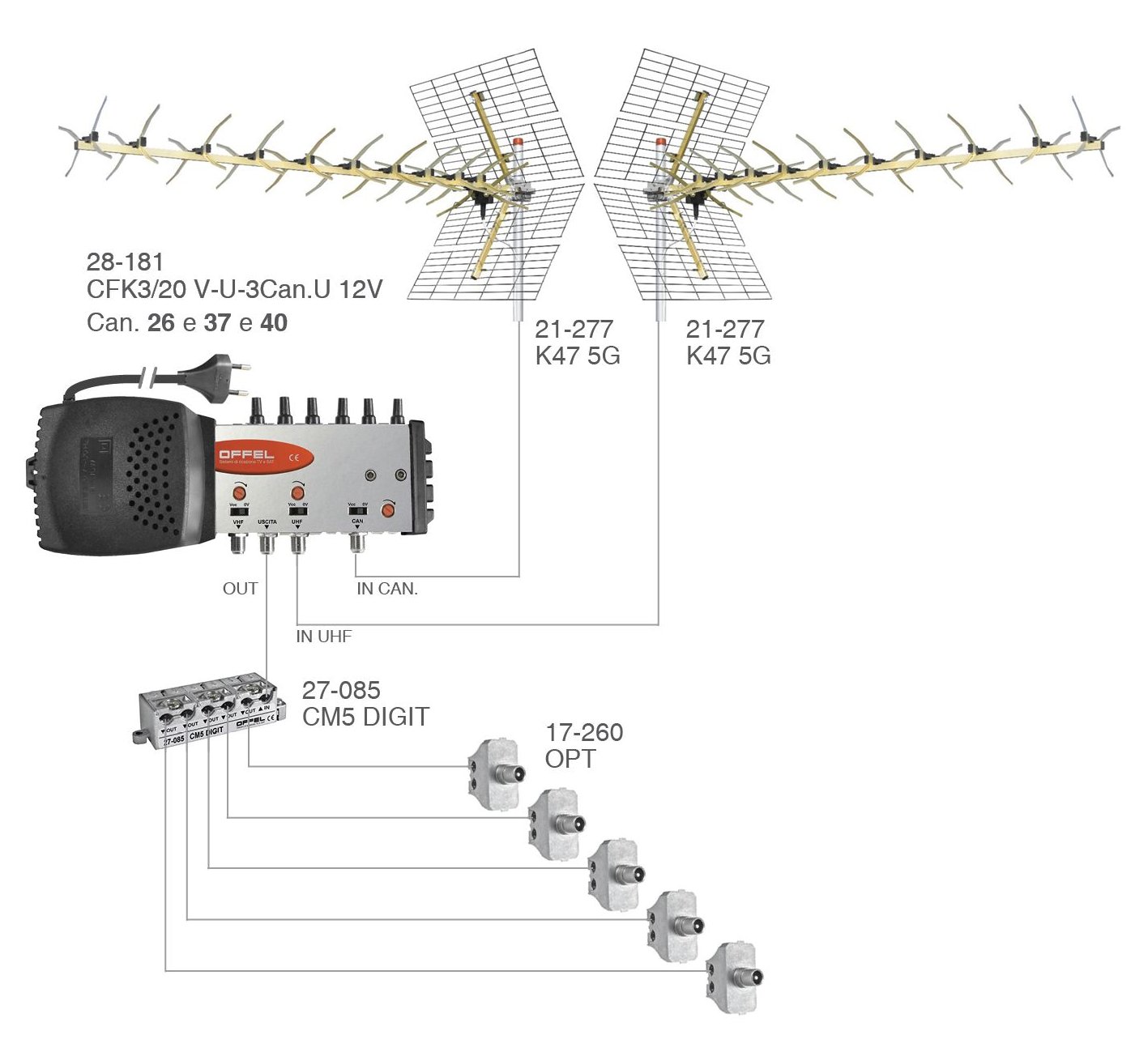

Schema di impianto 4
Esempio di impianto con 5 prese TV. Segnali UHF ricevibili da 2 direzioni.
Centralino per interno di banda e canale 12V serie CFK, per la ricezione dei canali RAI 26 e 37 e 40.
Centralini utilizzabili:
28-181 CFK3/20 V-U-3Can.U 12V guad. 20 dB, 3 regolazioni
28-186 CFK3/30 V-U-3Can.U 12V guad. 30 dB, 3 regolazioni
Attenzione!
In fase d'ordine occorre specificare i 3 canali UHF desiderati per la ricezione dei canali RAI validi per tutta la regione Emilia Romagna (26 e 37 e 40). Per la sola provincia di Piacenza i canali UHF da richiedere sono 26 e 30 e 40.

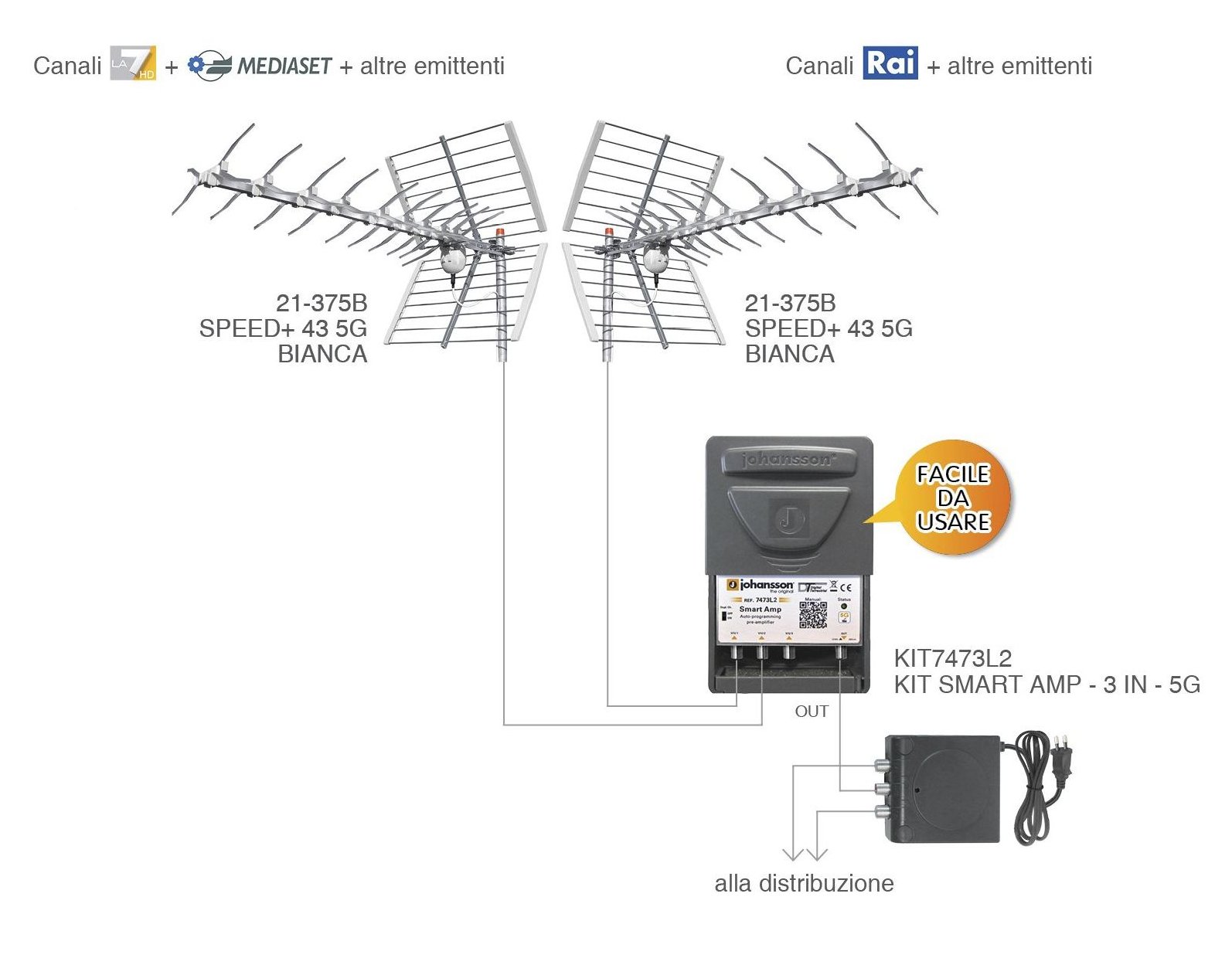

Schema di impianto 5
Esempio di impianto con centralino autoprogrammabile per esterno.
Ideale nelle aree in cui i segnali vengono ricevuti da direzioni diverse e con livelli di segnale differenti tra loro, perché grazie alla funzione di autoprogrammazione intelligente, il centralino effettua autonomamente la scansione di tutti i segnali ricevuti sugli ingressi e seleziona automaticamente i segnali da amplificare. I segnali in uscita vengono equalizzati.
Centralini utilizzabili:
KIT7473L2 KIT SMART AMP - 3 IN - 5G autoprogrammazione intelligente
KIT6715 KIT PROFINESSE autoprogrammazione intelligente + possibile programmazione manuale tramite tasto e display

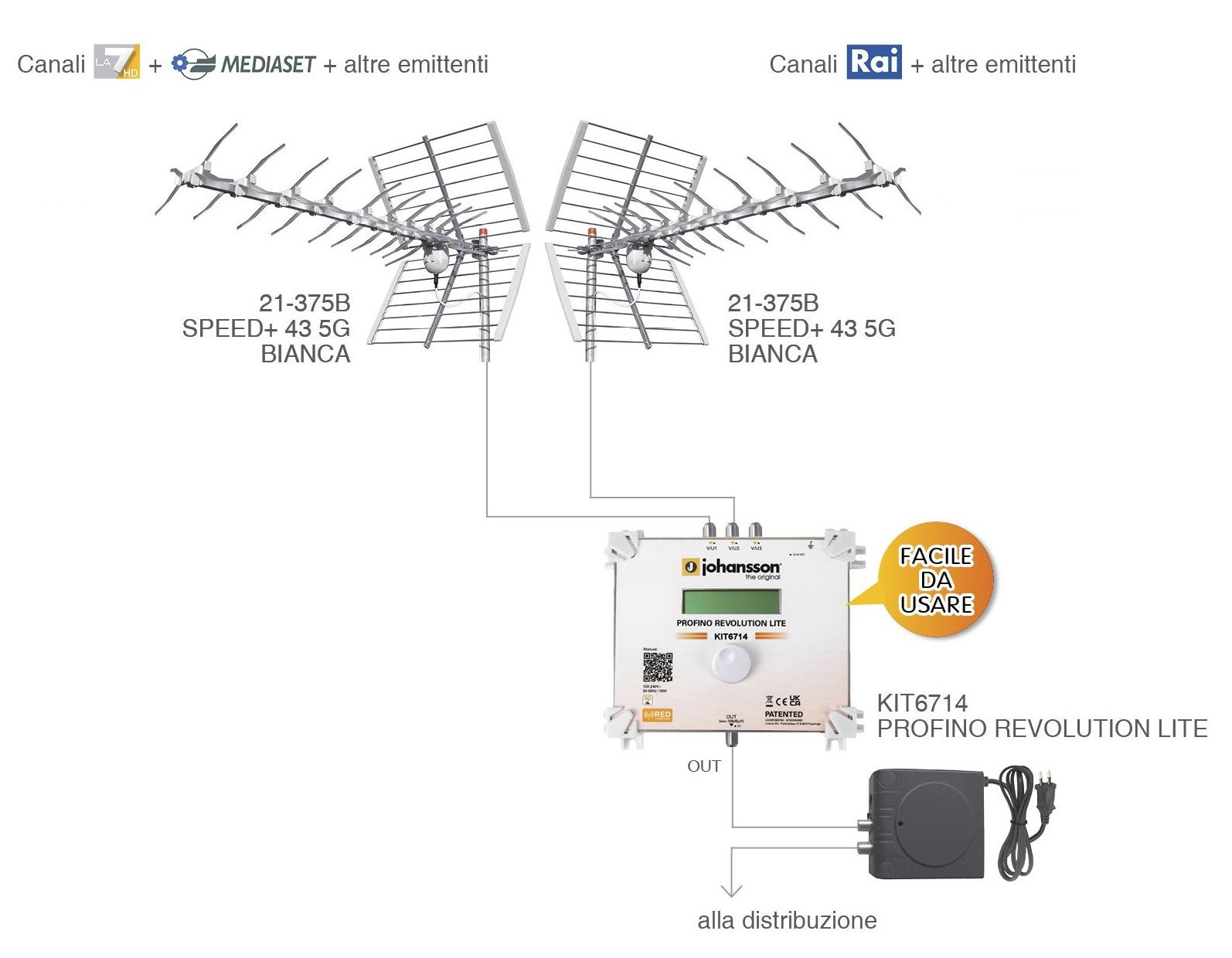

Schema di impianto 6
Esempio di impianto con centrale a filtri programmabili per interno.
Ideale nelle aree in cui i segnali vengono ricevuti da direzioni diverse e con livelli di segnale differenti tra loro, perché grazie alla funzione di autoprogrammazione intelligente, il centralino effettua autonomamente la scansione di tutti i segnali ricevuti sugli ingressi e seleziona automaticamente i segnali da amplificare. I segnali in uscita vengono equalizzati. Possibile programmazione manuale tramite display e manopola.
Centralini utilizzabili:
26-690 X4-PROG kit alim. + centrale programmabile dimensioni ridotte
KIT6714 PROFINO REVOLUTION LITE kit alim. + centrale programmabile
26-701A REVOLUTION LITE HP alimentatore integrato
26-700A REVOLUTION HP alimentatore integrato
